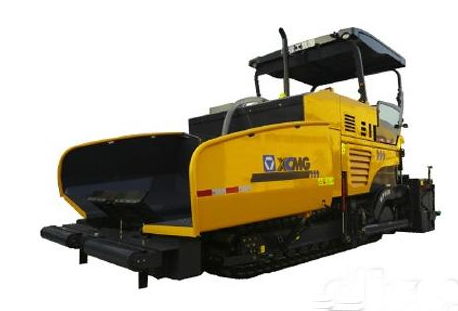

徐工RP600型摊铺机特点介绍
- 作者:液压泵网
- 时间:2015-11-10
- 阅读:32693
徐工RP600型乳化沥青同步洒布摊铺机是徐工针对预防性养护新工艺超薄磨耗层施工特点而研发,采用了国际先进的脉冲喷洒技术,通过自主研发的控制系统可实现高精度智能喷洒,优秀的设计理念和结构布局,使施工过程高效、环保,整机性能达到国际先进水平。它填补了中国自主研发的筑路设备在新技术领域中的空白,也为广大路政工作者提供了更完善的路面施工成套解决方案。
徐工RP600型乳化沥青同步洒布摊铺机,可用于沥青路面超薄磨耗层施工,该设备将沥青撒布系统合理的配置在摊铺机上,以实现在乳化沥青喷洒的进行沥青混凝土材料的摊铺,具有施工效率高、节约材料、路面质量好等优点。RP600型摊铺机不仅可以用来维修旧的沥青路面,而且可以用来铺筑新沥青路面的封层,既能应用在沥青路面上,也能够在水泥混凝土路面和桥面上铺筑罩面。
徐工RP600型摊铺机特点介绍
据研发工程师王飞介绍:“徐工RP600型乳化沥青同步洒布摊铺机,主要由摊铺机和沥青洒布系统组成。由于RP600是在常规履带式摊铺机的基础上增加乳化沥青喷洒系统实现同步乳化沥青封层和沥青级配混合料薄层快速摊铺同步施工工作的设备,所以其很多系统及结构都借鉴了现有摊铺机和沥青洒布机的成熟技术。”

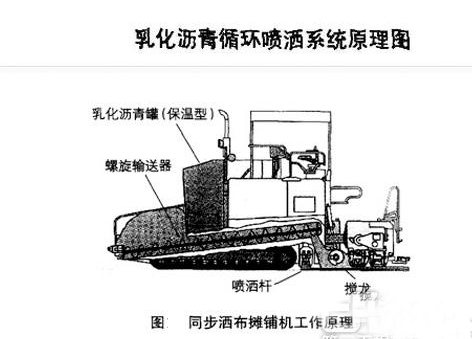

RP600摊铺机内置的乳化沥青罐内装有按照工艺规范制备的乳化沥青混合液,在乳化沥青循环系统的作用下,乳液以一定的流量和压力被输送至沥青喷洒杆,再经过喷头雾化后喷射,在待摊铺路面形成均匀一致的乳化沥青封层。
与此同时,料斗接收来自自卸卡车的摊铺材料,通过左右螺旋输送器将摊铺材料输送至烫平板与机身后板之间的分料槽中,再由螺旋分料器将摊铺材料沿着摊铺宽度均匀分配,最后由烫平板将摊铺材料按照规定的厚度进行烫平、压实,以获得道路所需的平整度和几何尺寸,从而实现乳化沥青封层和沥青混合料摊铺同步施工作业。
徐工RP600型乳化沥青同步洒布摊铺机,其主要结构包括:机架、动力传动系统、履带行走装置、螺旋输料系统、分料系统、乳化沥青循环喷洒系统、气动系统、电子控制系统及液压系统等部分。
RP600的机架包括机架焊合件、推轮、料斗等,是整机各系统组成部分的联系纽带。
徐工RP600型摊铺机特点介绍
RP600的动力传动系统主要由发动机、分动箱、液压泵、空压机等组成,提供系统各部分需要的液压、电气及气动动力。RP600的发动机采用德国道依茨(BF6M1013ECP)水冷涡轮增压发动机,带有空气压缩机,采用四合一外置冷却器,在50摄氏度的高温下也能正常工作。
RP600的履带行走装置包括履带支撑梁、橡胶履带板、链轨、支重轮、驱动减速装置和弹簧张紧导向装置等。
RP600的螺旋输料系统是一种全新结构,它是RP600摊铺机传动系统的一个重要组成部分。其不同于传统的沥青混凝土摊铺机用刮板输送混合料,而是采用变节距、变直径倾斜螺旋系统输送混合料。这种全新的结构设计不仅有效的解决了刮板带来的问题,还能对料斗内的沥青混合料进行二次搅拌,使其保持温度的均匀性,并利于乳化沥青均匀喷洒。
RP600的分料装置包括分料提升架、分料箱和螺旋分料器,由液压马达通过减速器及链条传动,驱动螺旋分料器。
乳化沥青循环喷洒系统是RP600的重要工作机构,用于摊铺过程中的乳化沥青精确雾化和喷洒,是关键核心系统之一。主要由乳化沥青罐、沥青泵、气动蝶阀、喷洒器和相关管路连接构成。
RP600的气动系统用于控制乳化沥青喷洒头的启闭、管路、空气滤清器、油水分离器、储气罐、各类气动阀、空气消声器和气缸等。
RP600的液压系统包括行走液压系统、螺旋输料液压系统、螺旋分料液压系统、脉冲振动系统、沥青分撒驱动液压系统及沥青回收驱动液压系统等组成。
综上所述,徐工RP600型乳化沥青同步洒布摊铺机,是既能进行超薄磨耗层养护摊铺作业又能单独摊铺沥青混合料、撒布各类型乳化沥青和改性乳化沥青的多功能设备。
