讲述支重轮的故事
- 作者:液压泵网
- 时间:2016-02-20
- 阅读:2983
作为摊铺机腿部配件的一员——支重轮,是不可或缺的。支重轮,是由轮体、支重轮轴、轴套、密封圈、端盖等相关部件构成的。
作为摊铺机腿部配件的一员——支重轮,是不可或缺的。支重轮,是由轮体、支重轮轴、轴套、密封圈、端盖等相关部件构成的。
支重轮可以分为单边支重轮与双边支重轮;挖掘机用支重轮以及推土机用支重轮,挖掘机用支重轮一般是黑色油漆的,推土机支重轮一般是黄色油漆的。
关于支重轮的总成要求:
1 装配前应该将各零件分别严格检查并清洗干净;
2 轴套与直轴在装配前,其配合面应涂少量机油;
3 浮动油封环应配对装配,其密封面应涂上润滑脂;O型圈与浮动油封环的接触面不应涂润滑脂,O型圈装配不得有扭曲现象;
4 浮动油封环的总安装力在450~500N;以保证装配后轮体轴向游隙0.4~0.9mm,并用手能转动轮体,手感有一定的阻力矩,但无卡住现象;
5 在总成油腔未灌油前,利用螺塞处通入0.4MPa气压封住,放入水中1min不出现气泡;
6 装配完成后应进行跑合,然后将磨损废屑处理干净,腔内杂质量不得超过0.12g;
7 浮封环不能有气孔、划伤等缺陷。

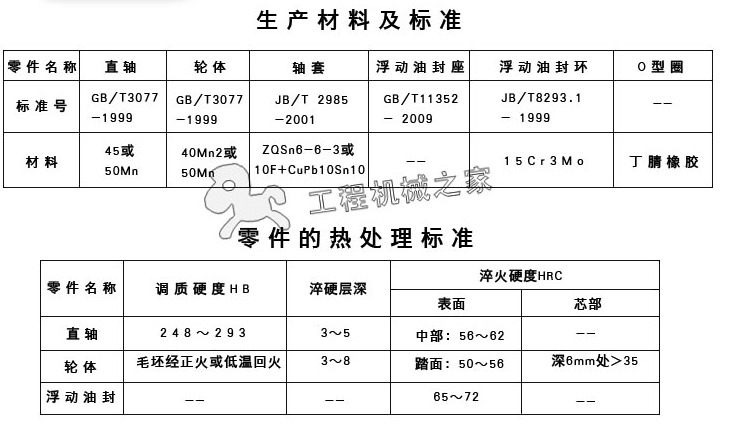

支重轮轮体材料一般50Mn、40Mn2、等材料,主要工艺铸造或锻造,机械加工,然后进行热处理,轮子表面淬火后的硬度要达到HRC45~52,以增加轮子表面的耐磨性。支重轮轴的加工精度要求比较高,一般是需要数控机床进行加工才能达到要求。材料以40Mn2较多,加工后也要进行淬火热处理,硬度达到HRC42左右。

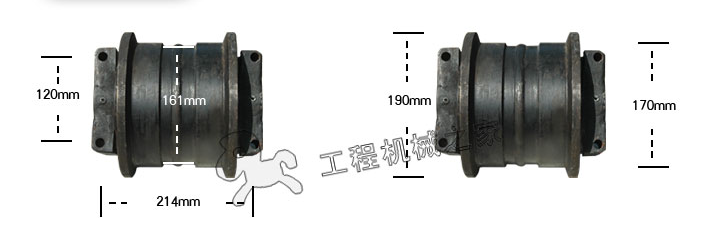

徐工RP602L摊铺机大支重轮
